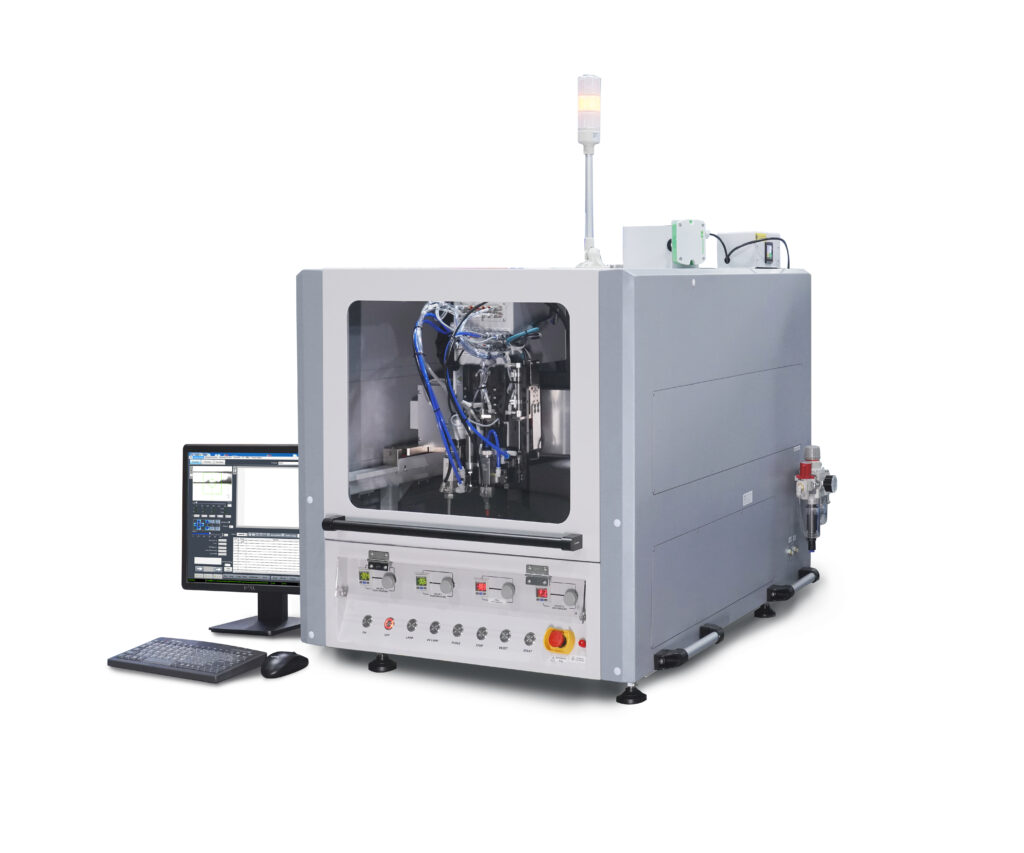

MYC10
Tisch-Beschichtungsplattform
MYC10 ist ein flexibler Drei-Achsen-Roboter mit einer optionalen 4-Positionen-Dreh- und Kippeinheit. Dieses Gerät ist ideal für praktisch jede Labor-Selektivbeschichtungsanwendung. Der MYC10 verfügt über eine robuste Bewegungsplattform mit Servomotoren und Präzisions-Kugelgewindetrieben.
Anwendungen
- Unterhaltungselektronik • Industrieelektronik • Haushaltsgeräte • Kfz-Schaltschränke
- Militärische Elektronik • Computerbedienfelder • Bedienfelder für landwirtschaftliche Geräte
- Batterieschutzplatinen • LED-Beleuchtung • LED-Anzeigen für den Außenbereich • Konverter-Leiterplatten
- Sicherheitsbedienfelder • Motorsteuerplatinen • Energieverwaltungsgeräte
Leistungsbeschreibung
| BEWEGUNGSSYSTEM | |
| X-/Y-ACHSE | Z-ACHSE |
| X-, Y-Geschwindigkeit: max. 500 mm/s | Geschwindigkeit der Z-Achse: max. 300 mm/s |
| X-, Y-Beschleunigung: max. (0,5 g Spitze mit s-Kurven) | Beschleunigung der Z-Achse: max. (0,3 g Spitze mit s-Kurven) |
| Wiederholgenauigkeit von X, Y: ± 25um@3 σ | Wiederholgenauigkeit der Z-Achse: ± 25um@3 σ |
| X-, Y-Antriebsmodus: Servomotor, Kugelumlaufspindel | Antriebsmodus der Z-Achse: Servomotor, Kugelumlaufspindel |
| KIPPMODUL IN VIER RICHTUNGEN | |
| Drehwinkel: 0 Grad, 90 Grad | Neigungswinkel: 0 Grad, ± 35 Grad (andere Grad manuell einstellen) |
| Wiederholgenauigkeit: ± 0,1 Grad | Wiederholgenauigkeit: ± 0,1 Grad |
| Antriebsart: Zylinder | Antriebsart: Zylinder |
| AUSGABENBEREICH |
| Einzelventil max: 320x400mm |
| Asynchrones Doppelventil max.: 280x400mm |
| Asynchrones Doppelventil mit vierstufigem Kippmodul max.: 250x350mm |
| Asynchrones Dreiventil max.: 205 x 370 mm |
| Maximaler Abstand zur Leiterplatte: oben 90 mm, unten 90 mm |
