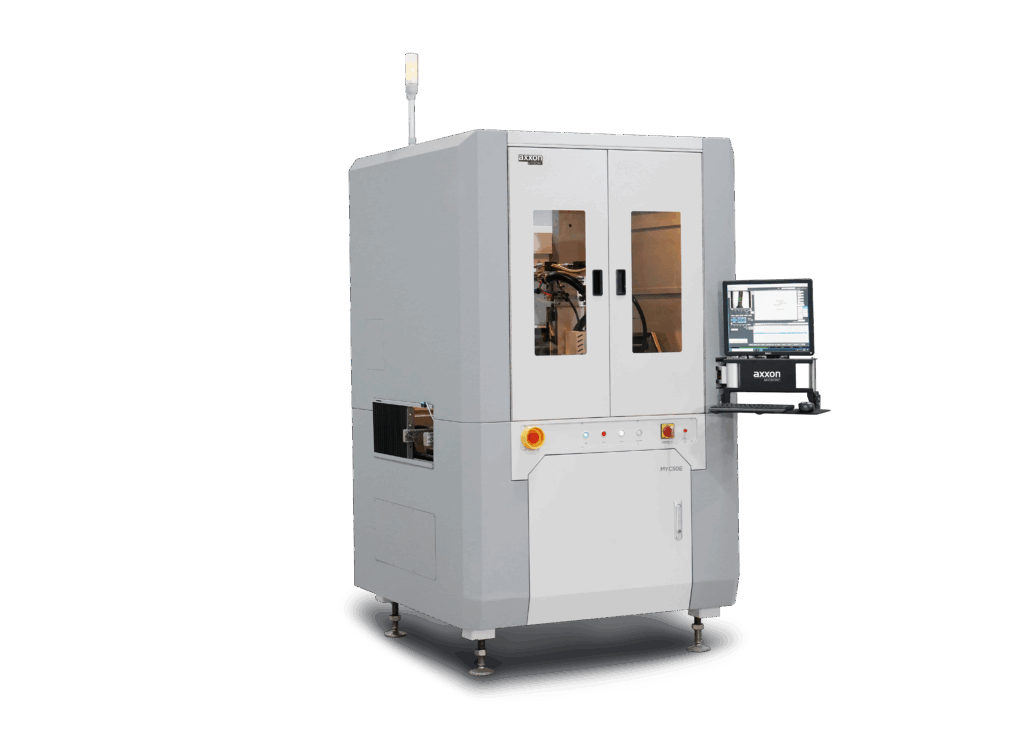

MYC50
Hochproduktives, hochpräzises Conformal Coating-System
Die MYC50 ist bereit, automatisierte komplexe Beschichtungsprozesse durchzuführen, Prozessparameter zu überwachen und Beschichtungsmuster ohne Unterbrechung zu wechseln. Unsere Beschichtungsplattform bietet Ihnen leistungsstarke, softwaregesteuerte Prozessabläufe, die selbst bei den komplexesten Leiterplatten jahrelange Produktivität gewährleisten
Produktmerkmale
Da Elektronik immer mehr in eine unendliche Vielfalt von Produkten eingebettet wird, ist der Bedarf an hochpräzisen Schutzlacken größer denn je. Die Inline-Schutzbeschichtungsplattform MYSmart MYC50 kombiniert eine hochpräzise Kantendefinition mit fortschrittlichen Feedback-Systemen. Eine Vielzahl von Prozessparametern kann überwacht werden, was eine qualitativ hochwertige Ausgabe ermöglicht. Es gibt viele Optionen zur Optimierung der Prozesssteuerung: Lüfterbreitenregelung, Durchflussüberwachung, beheizte Flüssigkeitssysteme und Barcodeleser. Überall dort, wo robuste Elektronik gefragt ist, minimiert der MYC50 den Materialabfall und sorgt gleichzeitig für eine kontrollierte Schichtdicke über den gesamten beschichteten Bereich.
Anwendungen
- Unterhaltungselektronik • Industrieelektronik • Haushaltsgeräte • Kfz-Schaltschränke
- Militärische Elektronik • Computerbedienfelder • Bedienfelder für landwirtschaftliche Geräte
- Batterieschutzplatinen • LED-Beleuchtung • LED-Anzeigen für den Außenbereich • Konverter-Leiterplatten
- Sicherheitsbedienfelder • Motorsteuerplatinen • Energieverwaltungsgeräte
Leistungsbeschreibung
| BEWEGUNGSSYSTEM | |
| X-/Y-ACHSE | Z-ACHSE |
| Geschwindigkeit: max. 800 mm/s | Geschwindigkeit: max. 300 mm/s |
| Beschleunigung: max (0,8 g Spitze mit S-Kurven) | Beschleunigung: max (0,3 g Spitze mit S-Kurven) |
| Wiederholgenauigkeit: ±25 um, 3σ | Wiederholgenauigkeit: ±25 um, 3σ |
| Antriebsmodus: Servomotor, Kugelumlaufspindel | Antriebsmodus: Servomotor, Kugelumlaufspindel |
| KIPPMODUL IN VIER RICHTUNGEN | |
| Drehwinkel: 0 Grad, 90 Grad | Neigungswinkel: 0 Grad, ± 35 Grad (andere Grad manuell einstellen) |
| Wiederholgenauigkeit: ± 0,1 Grad | Wiederholgenauigkeit: ± 0,1 Grad |
| Antriebsart: Zylinder | Antriebsart: Zylinder |
AUSGABEBEREICH
| EIN ARBEITSPLATZ (XxY) | ZWEI ARBEITSPLÄTZE (XxY) |
| Einzelventil max: 650 x 450mm | Einzelventil max: 450 x 430mm |
| Asynchrones Doppelventil max.: 550 x 410 mm | Asynchrones Doppelventil max.: 450 x 410 mm |
| Asynchrones Doppelventil mit vierstufiger Neigung Modul max: 540 x 360mm | Asynchrones Doppelventil mit vierstufiger Neigung Modul max: 450 x 360mm |
| Asynchrones Dreiventil max.: 475 x 380 mm | Asynchrones Dreiventil max.: 450 x 380 mm |
| Maximaler Abstand zur Leiterplatte: oben 100 mm, unten 100 mm | Maximaler Abstand zur Leiterplatte: oben 100 mm, unten 100 mm |
